TUTORIAL MEMBUAT KABEL UTP STRAIGHT

KABEL STRAIGHT

Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya.

Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara computer dengan switch
• Menghubungkan computer dengan LAN pada modem cable/DSL
• Menghubungkan router dengan LAN pada modem cable/DSL
• Menghubungkan switch ke router
• Menghubungkan hub ke router

  MEMBUAT KABEL STRAIGHT
  Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu :


• kabel UTP
• Connector RJ-45
• Crimping tools
• RJ-45 LAN Tester

contoh gambarnya seperti dibawah ini :







KABEL UTP TIPE STRAIGHT

Sekarang akan kita bahas cara pemasangannya. Yang pertama adalah cara memasang kabel UTP tipe straight. Untuk itu, lakukan langkah-langkah berikut:

1. Kupas ujung kabel sekitar 2 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.

• Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.

Susunan kabel UTP tipe straight bisa Anda lihat pada gambar di bawah:

Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.



Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:

• Orange Putih pada Pin 1
• Orange pada Pin 2
• Hijau Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Hijau pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.





Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.

Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.

Kalau sudah kemudian kita test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1  atau belum.lihat gambar di bawah ini:



SEMOGA BERMANFAAT ...

TUTORIAL INSTAL WINDOWS 8

1. Masukkan Installer windows 8 Anda.

2. Atur BIOS, agar booting awal melalui CD/DVD (jika menggunakan DVD Installer). Namun jika
    menggunakan flashdisk pilihlah USB sebagai booting pertamanya. Kemudian save dan jangan
    lupa reboot.

3. Jika saat booting Anda mendapatkan perintah press any key boot from CD or DVD, maka bisa tekn

    apa saja untuk instalasi

4. Windows 8 memerlukan beberapa menit untuk memuat file setup. Dimana akan terlihat sperti

    gambar dibwah ini.

5. Setelah itu, Anda akan di alihkan ke jendela installasi.  Sesuaikan pilihan opsi yang ada, kemudian

    klik next.

6. Kemudian klik Install Now untuk memulai installasi.

7. Centang pada kotak I accept the licence terms, kemudian klik next.

8. Karena tujuan kita adalah mnginstall, maka pilih saja Custom: Install windows only (advanced).

9. Ini adalah bagian paling penting. Pilihlah drive yang akan install.

Mengatur drive sekaligus partisi pada step ini di sarankan bagilah hardisk  minimal 2 drive, satu untuk drive untuk windows 7 (C) dan satu drive untuk data (D) dengan memilih drive option. Sebelum lanjut, pilihlah Disk 0 Partition 2 yang merupakan partisi (C). Kemudian klik Next.

Namun karena kapasitas harddisk seperti yang terlihat di gambar, tidak memungkinkan untuk membuat dua partisi.

10. Sampai disini, proses installasi segera dimulai. Tunggulah beberapa menit. Lama prosesnya

      tergantung kondisi hardware yang berangkutan.

11. Setalah itu, secara otomatis komputer Anda akan reboot. Dan melanjutkan dengan

      mempersiapkan sttingan.

12. Isi nama komputer dan pilihlah warna untuk tema windows 8 Anda.

13. Kemudian akan dilanjutkan dengan opsi metode settingan. Customise atau Express Setting. Jika

     Adna memilih Express Setting, maka Anda akan menggunakan settingan default. Dan Sebaliknya.

     Pada tutorial ini, saya memilih Customise Setting.

14. Selanjutnya akan ditanya, apakah ingin mengaktifkan file sharing atau tidak. Silahkan pilih opsi

      yang Anda inginkan.

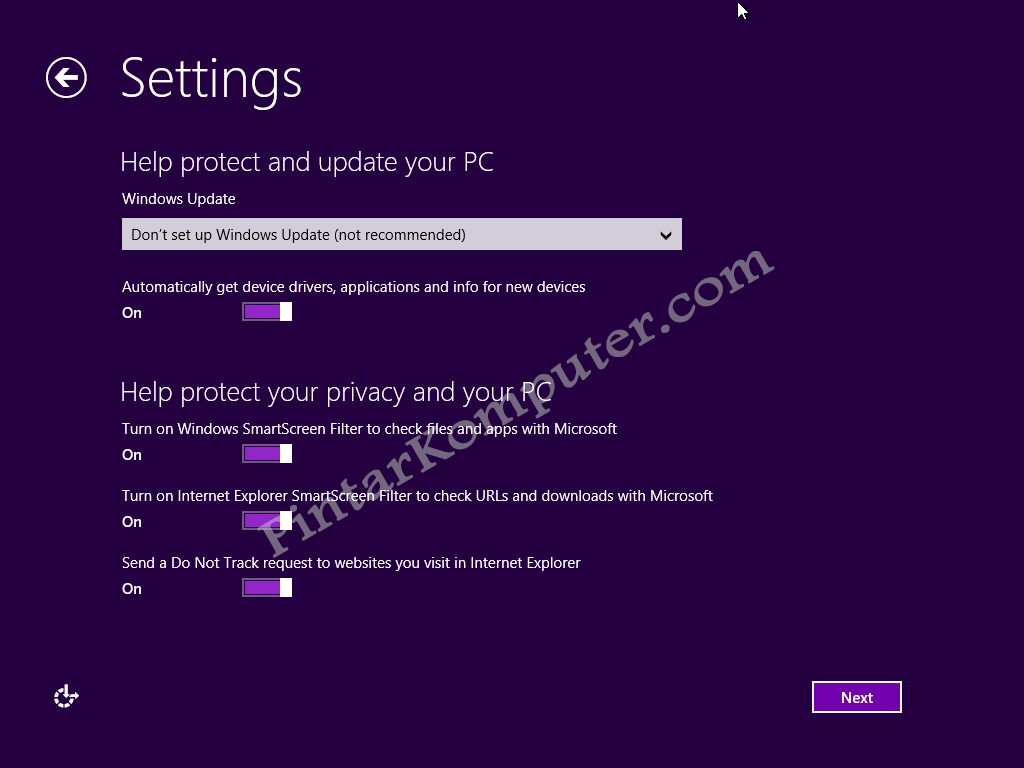

15. Lalu Anda bisa memilih opsi untuk fasilistas windows Update, ini bisa disesuaikan dengan

      keinginan masing-masing. Kemudian klik next.

16. Apakah ingin mengirim segala informasi ke microsoft. Silahkan atur hal-hal dengan prefrensi

      dari  Anda. kemudian klik next.

Kemudian, akan ditanya tentang pemecahan masalah dan pilihan apa yang ingin dinyalakan. Juga, dapat mengatur jika aplikasi dapat menggunakan nama dan gambar akun dan jika mereka diizinkan untuk mengakses lokasi Anda. Silahkan atur hal-hal seperti yang diinginkan dan klik Next.

17. Sign in to Your PC. Pada sistem operasi windows 8, Anda bisa login dengan akun Windows
      Live.  Jadi jika Anda memiliki Akun masukan saja, namun jika belum memiliki klik saja sign in
      without a microsoft account.

18. lalu pilih Local Account.

19. Disini Anda diminta memasukan username dan bila dirasa perlu masukkan juga password.

       kemudian klik next.

20. Finallizing your settings, sekarang windows akan mempersiapkan komputer serta pengaturan

      Anda. Tunggukah beberpa saat hingga proses selesai.

Sementara persiapan dilakukan, Anda dapat melihat sedikit panduan singkat tentang cara mengakses personal bar. Disarankan agar Anda memperhatikan petunjuk yang diberikan.

21. Windows 8 kini bisa gunakan di komputer ataupun laptop Anda.

Selamat menikmati fasilitas yang diberikan oleh windows 8.
